平面滚针轴承|推力滚针轴承

AXK

AS LS

K811 K812 K893 K874 K894

轴径	型号	重量	推力垫圈	重量	尺寸				基本额定载荷		极限转速	原有型号
Shaft	Designation	Mass	Thrust	Mass	Dimensions				Basic Load Ratings		Limiting	Original
Diameter			Washer		Dc1	Dc	Dw	B1	动 Cr	静 Cor	Speed	Designation
					d	D			Dynamic	Static
mm		g		g			min.		kN	kN	rpm
15	AXK1528	4	AS1528	3	15	28	2	1	11.3	36.0	3600	889102
17	AXK1730	4	AS1730	4	17	30	2	1	11.9	39.5	3200	889103
20	AXK2035	5	AS2035	5	20	35	2	1	13.1	46.5	3100	889104
25	AXK2542	7	AS2542	7	25	42	2	1	14.7	58.0	2800	889105
30	AXK3047	8	AS3047	8	30	47	2	1	16.3	70.0	2300	889106
35	AXK3552	10	AS3552	9	35	52	2	1	17.8	81.0	2000	889107
40	AXK4060	16	AS4060	12	40	60	3	1	28.0	114.0	1700	889108
45	AXK4565	18	AS4565	13	45	65	3	1	30.0	128.0	1500	889109
50	AXK5070	20	AS5070	14	50	70	3	1	32.0	143.0	1400	889110
55	AXK5578	28	AS5578	18	55	78	3	1	38.0	186.0	1200	889111
60	AXK6085	33	AS6085	22	60	85	3	1	44.5	234.0	1100	889112
65	AXK6590	35	AS6590	24	65	90	3	1	46.5	255.0	1000	889113
70	AXK7095	60	AS7095	25	70	95	4	1	54.0	255.0	1000	889114
75	AXK75100	61	AS75100	27	75	100	4	1	55.0	265.0	950	889115

	AXK2222705

轴径	轴承型号	重量	外形尺寸			基本额定负荷		极限转速
轴径		重量	Dc₁内径	Dc 外径	Dw 滚针直径	动	静	油润滑
mm		g	mm			N		rpm
4	AXK0414TN	0.7	4	14	2	4380	7500	18000
5	AXK0515TN	0.8	5	15	2	4680	9100	17000
6	AXK0619TN	1	6	19	2	6740	15400	16000
8	AXK0821TN	2	8	21	2	7750	19000	15000
10	AXK1024	3	10	24	2	9150	24500	14000
12	AXK1226	3	12	26	2	9860	28600	13000
15	AXK1528	4	15	28	2	11200	35500	11000
17	AXK1730	4	17	30	2	11800	38600	10000
20	AXK2035	5	20	35	2	12900	45600	8500
25	AXK2542	7	25	42	2	13800	57800	7000
30	AXK3047	8	30	47	2	15600	69500	6000
35	AXK3552	10	35	52	2	16900	80100	5500
40	AXK4060	16	40	60	3	27500	113500	4700
45	AXK4565	18	45	65	3	29050	127600	4300
50	AXK5070	20	50	70	3	31500	138000	3900
55	AXK5578	28	55	78	3	37400	185000	3500
60	AXK6085	33	60	85	3	43900	232500	3200
65	AXK6590	35	65	90	3	45800	254600	3000
70	AXK7095	60	70	95	4	53600	254400	2900
75	AXK75100	61	75	100	4	54500	264600	2700
80	AXK80105	63	80	105	4	55600	278500	2600
85	AXK85110	67	85	110	4	57500	288000	2400
90	AXK90120	86	90	120	4	72500	401000	2300
100	AXK100135	104	100	135	4	90500	559500	2000
110	AXK110145	122	110	145	4	96500	617500	1900
120	AXK120155	131	120	155	4	101500	679600	1700
130	AXK130170	205	130	170	5	132400	838900	1600
140	AKX140180	219	140	180	5	137200	899600	1500
150	AXK150190	232	150	190	5	142800	959000	1400
160	AXK160200	246	160	200	5	147600	1015000	1300
英制
7.92	NTA-512	2	7.92	19.5	1.984	4600	4100	7000
22.22	NTA-1423	5	22.22	36.5	1.984	10400	40800	50000
50.80	NTA-3244	18	50.80	69.85	1.984	19500	115130	5600

轴径	轴承型号	重量	外形尺寸					基本额定负荷		极限转速
轴径		重量	Dc₁	D₁	D	B	B₁	动	静	油润滑
mm		g	mm					N		rpm
10	AXW10	8.3	10	14	27	3.2	3	9100	24000	14000
12	AXW12	9.1	12	16	29	3.2	3	8900	27800	13000
15	AXW15	10.1	15	21	31	3.2	3.5	10500	35000	11000
17	AXW17	11	17	23	33	3.2	3.5	10900	38800	10000
20	AXW20	14	20	26	38	3.2	3.5	12700	45600	8500
25	AXW25	19.5	25	32	45	3.2	4	13900	57500	7000
30	AXW30	22	30	37	50	3.2	4	15900	69500	6000
35	AXW35	26.6	35	42	55	3.2	4	17000	80100	5500
40	AXW40	39.2	40	47	63	4.2	4	27800	109000	4700
45	AXW45	43.4	45	52	68	4.2	4	29500	119900	4300
50	AXW50	49.2	50	58	73	4.2	4.5	31800	140900	3900

轴承名称	WS81115轴承 ,LS75100轴承 ,WS81116轴承 ,LS80105轴承 ,WS81117轴承 ,LS85110轴承 ,WS81118轴承 ,LS90120轴承 ,WS81120轴承 ,LS100135轴承 ,WS81122轴承 ,LS110145轴承 ,WS81124轴承
品牌		类型	其他轴承
新型号		旧型号
内径 d (mm)		外径 D (mm)
厚度 B (mm)		参考型号
额定转速		极限转速
静负荷		动负荷
备注

平面推力轴承
轴承代号	结构特点
AXK	内径名义尺寸与轴径相同
AXW	内径名义尺寸与轴径相同，垫圈带定心套
K811	11系列
K812	12系列滚子直径和外径大于系列
K893 K874 K894	结构相似，滚子直径，K894更大，K893更小推力垫圈

推力垫圈
轴承代号	结构特点
AS 、WS811	内径名义尺寸与轴径相同薄垫圈（B=1）厚垫圈（B》2.75）
GS811	内径名义尺寸=轴径+1~2mm，厚垫圈
LS	内径名义尺寸与轴径相同，厚垫圈，精度要求较低，可用作为轴圈或座圈。
ZS	厚垫圈轴定位：内径小于轴径双向受力轴承座定位：内径小于轴径

品名: 两片型保持架推力（平面）轴承/英制平面推力滚针轴承
    规格: NTA（CZB）、TC（CZB）
    材质：保持架为ST14 ，滚针为GCr15 。
    包装：根据客户需要
    参考价格：(RMB)
    详细: 该推力轴承一般为英制尺寸。
    如：有NTA411，NTA613，NTA512，NTA815，NTA916，NTA1220，NTA1423，NTA1625，NTA1828，NTA2031，NTA2435，NTA2840，NTA3648，NTA3244，NTA3446， NTA4458，NTA4860等
    常配套的垫片有TRA，TRB，TRC，TRD等
联系我司，我们将提供更详细的技术资料，以及图纸价格参数照片等！

轴径Shaft Diameter	轴承型号Bearing Designation	质量Mass(g)	外形尺寸 Boundary Dimentions			垫圈厚度 Washers Thickness						基本额定负荷Basic Load Rating		极限转速Limiting Speed
		质量Mass(g)	外形尺寸 Boundary Dimentions			垫圈厚度 Washers Thickness						动Cr Dynamic	静Cor Static	极限转速Limiting Speed
			Dc1	Dc	Dw	TRA	TRB	TRC	TRD	TRE	TRF	Cr(N)	Cor(N)	脂润滑Greasc
6.35	NTA411		6.35	17.45	1.984	0.80	1.60	2.40				4114	9163	28000
7.92	NTA512		7.92	19.50	1.984	0.80	1.60	2.4				4670	11164	25000
9.52	NTA613		9.52	20.62	1.984	0.80	1.60	2.40				4848	12188	23000
12.70	NTA815		12.70	23.80	1.984	0.80	1.60	2.40				5738	16280	19000
14.27	NTA916		14.27	25.40	1.984	0.80	1.6	2.40				6183	18281	18000
15.88	NTA1018		15.88	28.58	1.984	0.80	1.60	2.40	3.20	4.00		7072	22551	16000
19.05	NTA1220		19.05	31.75	1.984	0.80	1.60	2.40	3.20	4.00		7873	27088	14000
22.22	NTA1423		22.22	36.50	1.984	0.80	1.60	2.40	3.20	4.00		10453	40966	12000
22.22	NTA1427		22.22	42.85	1.984	0.8	1.60	2.40	3.20	4.00		15257	68944	10000
25.40	NTA1625		25.40	39.67	1.984	0.80	1.60	2.40	3.20	4.00		10764	43902	11000
28.58	NTA1828		25.58	44.45	1.984	0.80	1.60	2.40	3.20	4.00		13522	60938	9800
31.75	NTA2031		31.75	49.21	1.984	0.80	1.60	2.40	3.20	4.00	4.80	16431	80954	8800
34.92	NTA2233		34.92	52.37	1.984	0.80	1.60	2.40	3.20	4.00	4.80	17392	89405	8200
38.10	NTA2435		38.10	55.50	1.984	0.80	1.60	2.40	3.20	4.00	4.80	18904	102304	7700
44.45	NTA2840		44.45	63.50	1.984	0.80	1.60	2.40	3.20	4.00	4.80	20639	119651.2	6900
50.80	NTA3244		50.80	69.85	1.984	0.80	1.60	2.40	3.20	4.00	4.80	19571	115203.2	6200
53.98	NTA3446		53.98	73.02	1.984	0.80	1.60	2.40	3.20	4.00		19883	119651.2	5900
57.15	NTA3648		57.15	76.20	1.984	0.80	1.60	2.40	3.20	4.00	4.80	20194	123654.4	5700
57.15	NTA3650		57.15	79.38	3.125							32915	168134.4	5300
63.50	NTA4052		63.50	82.55	1.984	0.80	1.60	2.40	3.20	4.00		20772	132105.6	5200
69.85	NTA4458		69.85	92.08	3.175	0.80	1.60	2.40	3.20	4.00	4.80	41722	242416	4600
76.20	NTA4860		76.20	95.25	1.984	0.80	1.60	2.40	3.20			21973	149452.8	4500
82.55	NTA5266		82.55	104.78	3.175	0.80	1.60	2.40	3.20			44925	279779.2	4000
95.25	NTA6074		95.25	117.48	3.175	0.80	1.60	2.40	3.20			48928	326483.2	3500
104.78	NTA6681		104.78	128.59	3.175	0.80	1.60	2.40	3.20		4.80	55600	395427.2	3200

平面滚针轴承|平面圆柱滚子轴承

平面轴承由带滚针或圆柱滚子的平面保持架组件和平面垫圈组成。滚针和圆柱滚子受到平面保持架的保持和引导。在与不同系列的平面轴承垫圈一起使用时，则可为轴承的配置提供许多不同的组合。由于选用高精度圆柱滚子（滚针）增加了接触长度，使得此轴承在很小的空间下可获得高载荷能力和高的刚度。另一优点是，如果相邻零件表面适于作滚道面时可省去垫圈，可使设计紧凑，平面滚针轴承和平面圆柱滚子轴承采用的滚针和圆柱滚子的圆柱面为修形面，可减少边缘应力，提高使用寿命。

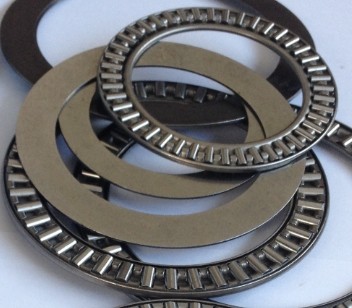

平面滚针和保持架组件AXK

平面滚针和保持架组件是平面滚针轴承的主要元件。滚针由辐射状排列的袋囊保持和引导。保持架剖面具有特定形状，是用淬硬钢带成型。小尺寸保持架采用工业塑料制造。
高精度滚针直径分组公差为0.002mm,确保载荷分布均匀。平面滚针和保持架组件采用轴引导。这样，即使在高速下引导表面也可得到相对较低的圆周速度。
若相邻件表面设计为滚道面以省掉垫圈则可获得特别节省空间的支承。如这种方案不能实施，在有足够支承的条件下，采用薄壁钢制AS系列垫圈也能使设计紧凑。推力滚针轴承 |推力圆柱滚子轴承|推力球轴承 AXK系列滚针轴承,是我司主打产品之一,现在销量直线上升,为满足广大用户口的需要,我们批量生产,现基本拥有各系列产品的大量库存.以满足广大用户急需的要求. 推力轴承由带滚针或圆柱滚子或滚珠的推力保持架组件和推力垫圈组成。滚针和圆柱滚子受到推力保持架的保持和引导。在与不同系列的推力轴承垫圈一起使用时，则可为轴承的配置提供许多不同的组合。由于选用高精度圆柱滚子（滚针）增加了接触长度，使得此轴承在很小的空间下可获得高载荷能力和高的刚度。另一优点是，如果相邻零件表面适于作滚道面时可省去垫圈，可使设计紧凑，推力滚针轴承和推力圆柱滚子轴承采用的滚针和圆柱滚子的圆柱面为修形面，可减少边缘应力，提高使用寿命。推力滚针和保持架组件AXK 推力滚针和保持架组件是推力滚针轴承的主要元件。滚针由辐射状排列的袋囊保持和引导。保持架剖面具有特定形状，是用淬硬钢带成型。小尺寸保持架采用工业塑料制造。高精度滚针直径分组公差为0.002mm,确保载荷分布均匀。推力滚针和保持架组件采用轴引导。这样，即使在高速下引导表面也可得到相对较低的圆周速度。若相邻件表面设计为滚道面以省掉垫圈则可获得特别节省空间的支承。如这种方案不能实施，在有足够支承的条件下，采用薄壁钢制AS系列垫圈也能使设计紧凑。推力圆柱滚子轴承811、812、893、874、894 此轴承是由一个推力圆柱滚子和保持架组件、一个轴承座定位圈GS和一个轴定位WS组成。893、874和894系列推力圆柱滚子轴承可用于更高的载荷。 DF推力圆柱滚子轴承的保持架可由优质钢板冲压而成，也可由工业塑料、轻金属和黄铜等制作，用户根据使用环境提出要求。推力球轴承保持器的材料分为不锈钢和铜，平面推力球属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。推力球轴承的极限 ... 单向推力球轴承可承受单向轴向负荷，双向推力球轴承可承受双向轴向负荷，带球面座圈的推力球轴承具有调心性能，可消除安装误差的影响。平面推力滚针轴承由带滚针的推力保持架和推力垫圈组成。滚针受到推力保持架的保持和引导。推力滚针和保持架组件是推力滚针轴承的主要元件。产品特性在与不同系列的推力轴承垫圈一起使用时，可为轴承的配置提供许多不同的组合。相邻零件表面适于作滚道面时可省去垫圈，使设计紧凑，推力滚针轴承采用的滚针和圆柱滚子的圆柱面为修形面，可减少边缘应力，提高使用寿命。主要用途　电梯配件 ● 塑料机械　办公器械 ● 医疗器械　步进电机 ● 减速变速装置常用滚针轴承型号　AXK0414TN ● AXK0515TN ● AXK 6X17X2 ● AXK 0619 ● AXK 6X23X2 ● AXK7X15X1.5TN ● AXK 0821TN 　AXK10X22X2 ● AXK 1024 ● AXK 10X27X2.5 ● AXK 1226TN ● AXK 1528 AXK16X35X4.762 　AXK17X33.5X3 ● NTA-1220 ● AXK 2035 ● AXK 2542/P5 ● NTA-1828 ● AXK 30X42X2.5 ● S3401G-013 　AXK 3552 ● AXK43X65X4.9 ● AXK 5070 ● AX 7 15 ● AX 10 22 ● 7589104 ● SZ-920 ● AXW 30 　AXW 35 ● AX 40 60 ● AX 45 65 ● SZ-924

平面圆柱滚子轴承811、812、893、874、894

此轴承是由一个平面圆柱滚子和保持架组件、一个轴承座定位圈GS和一个轴定位WS组成。893、874和894系列平面圆柱滚子轴承可用于更高的载荷。
平面圆柱滚子轴承的保持架可由优质钢板冲压而成，也可由工业塑料、轻金属和黄铜等制作，用户根据使用环境提出要求。

推力轴承由带滚针或圆柱滚子或滚珠的推力保持架组件和推力垫圈组成。滚针和圆柱滚子受到推力保持架的保持和引导。在与不同系列的推力轴承垫圈一起使用时，则可为轴承的配置提供许多不同的组合。由于选用高精度圆柱滚子（滚针）增加了接触长度，使得此轴承在很小的空间下可获得高载荷能力和高的刚度。另一优点是，如果相邻零件表面适于作滚道面时可省去垫圈，可使设计紧凑，推力滚针轴承和推力圆柱滚子轴承采用的滚针和圆柱滚子的圆柱面为修形面，可减少边缘应力，提高使用寿命。

平面轴承 ,推力轴承也称作平面滚针轴承或推力平面滚针轴承, 推力轴承径向结构紧凑, 平面滚针轴承内径尺寸和载荷能力与其他类型轴承相同时,外径更小,特别适用与径向安装尺寸受限制的支承结构。推力平面滚针轴承根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。平面推力滚针轴承由带滚针或圆柱滚子的平面保持架组件和平面垫圈组成.主要型号有：AXK/AX/AXW/NTA平面推力滚针和保持架组件；K811/K812/K89等推力圆柱滚子和保持架组件。

推力平面滚针轴承由带推力滚针或推力圆柱滚子的保持架组件和推力垫圈组成。保持架面形为M形，具有良好的刚度和耐磨性能并拥有大的储油空间，使轴承能得到良好的润滑。此类轴承占用空间很小却可获得高负荷能力和高的刚度。保持架用钢板成型,小尺寸保持架用塑料制成。滚针和圆柱滚子受到保持架的保持和引导，在与不同类型和系列的垫圈一起使用时，可以配置许多不同的组合。如果相邻零件表面适宜作滚道时，可以省去垫圈。

推力平面滚针轴承主要用于汽车、电动工具和运动器材、机械器材等。

材质：保持架一般为ST14低碳钢或尼龙保持架,滚针材料是GCr15；也可根据客户特殊需要定制。

允许工作温度：120℃连续，180℃短期，充分冷却油润滑的极限转速，脂润滑极速为表列数值的25％，特殊要求订货时说明。
本公司主营生产 AXK推力平面滚针轴承和 AS垫片系列产品，型号齐全。也可以根据客户需要定制生产。

以下为公英制轴承型号对照

公制型号			英制型号
AXK0414TN			TC411	NTA411
AXK0515TN			TC512	NTA512
AXK0619TN		FNT0619	TC613	NTA613
AXK0821TN		FNT0821	TC815	NTA815
AXK 1024	NTB1024	FNT1024	TC1018	NTA1018
AXW 10		AXW 10	TC1220	NTA1220
AXK 1226	NTB1226	FNT1226	TC1423	NTA1423
AXW 12			TC1427	NTA1427
AXK 1528	NTB1528	FNT1528	TC1525	NTA1525
AXW 15			TC1828	NTA1828
AXK 1730	NTB1730	FNT1730	TC1931	NTA1931
AXW 17			TC2031	NTA2031
AXK 2035	NTB2035	FNTA2035	TC2233	NTA2233
AXW 20			TC2435	NTA2435
AXK 2542	NTB2542	FNT2542	TC2840	NTA2840
AXW 25			TC3244	NTA3244
AXK 3047	NTB3047	FNTA3047	TC3648	NTA3648
AXW 30			TC4052	NTA4052
AXK3552	NTB3552	FNT3552	TC4860	NTA4860
AXW35			TC5266	NTA5266
AXK4060	NTB4060	FNT4060	TC6681	NTA6681
AXW40
AXK4565	NTB 4565	FNT4565
AXW45
AXK5070	NTB5070	FNT5070
AXW50
AXK5578	NTB5578	FNT5578
AXK6085	NTB6085	FNTA6085
AXK6590	NTB6590	FNTA6590
AXK7095	NTB7095	FNTA7095
AXK75100	NTB75100	FNT75100
AXK80105	NTB80105	FNTA80105
AXK85110	NTB85110	FNTA85110
AXK90120	NTB90120	FNTA90120
AXK100135	NTB100135	FNTA100135
AXK110145	NTB110145
AXK120155	NTB120155
AXK130170	NTB130170
AXK140180	NTB140180
AXK150190	NTB150190
AXK160200	NTB160200

推力垫片

英制
TRA411	TRB411	TRC411	TRD411
TRA512	TRB512	TRC512	TRD512
TRA613	TRB613	TRC613	TRD613
TRA815	TRB815	TRC815	TRD815
TRA1018	TRB1018	TRC1018	TRD1018
TRA1220	TRB1220	TRC1220	TRD1220
TRA1423	TRB1423	TRC1423	TRD1423
TRA1427	TRB1427	TRC1427	TRD1427
TRA1525	TRB1525	TRC1525	TRD1525
TRA1828	TRB1828	TRC1828	TRD1828
TRA1931	TRB1931	TRC1931	TRD1931
TRA2031	TRB2031	TRC2031	TRD2031
TRA2233	TRB2233	TRC2233	TRD2233
TRA2435	TRB2435	TRC2435	TRD2435
TRA2840	TRB2840	TRC2840	TRD2840
TRA3244	TRB3244	TRC3244	TRD3244
TRA3648	TRB3648	TRC3648	TRD3648
TRA4052	TRB4052	TRC4052	TRD4052
TRA4860	TRB4860	TRC4860	TRD4860
TRA5266	TRB5266	TRC5266	TRD5266
TRA6681	TRB6681	TRC6681	TRD6681

公制
AS 0414
AS 0515
AS 0619			LS 0619
AS 0821			LS 0821
AS 1024			LS 1024
AS 1226			LS 1226
AS 1528	GS81102	WS81102	LS 1528
AS 1730	GS81103	WS81103	LS 1730
AS 2035	GS81104	WS81104	LS 2035
AS 2542	GS81105	WS81105	LS 2542
AS 3047	GS81106	WS81106	LS 3047
AS 3552	GS81107	WS81107	LS 3552
AS 4060	GS81108	WS81108	LS 4060
AS 4565	GS81109	WS81109	LS 4565
AS 5070	GS81110	WS81110	LS 5070
AS 5578	GS81111	WS81111	LS 5578
AS 6085	GS81112	WS81112	LS 6085
AS 6590	GS81113	WS81113	LS 6590
AS 7095	GS81114	WS81114	LS 7095
AS 75100	GS81115	WS81115	LS 75100
AS 80105	GS81116	WS81116	LS 80105
AS 85110	GS81117	WS81117	LS 85110
AS 90120	GS81118	WS81118	LS 90120
AS 100135	GS81120	WS81120	LS 100135
AS 110145	GS81122	WS81122	LS 110145
AS 120155	GS81124	WS81124	LS 120155
AS 130170	GS81126	WS81126	LS 130170
AS 140180	GS81128	WS81128	LS 140180
AS 150190	GS81130	WS81130	LS 150190
AS 160200	GS81132	WS81132	LS 160200

推力滚针和保持架组件AXK

推力滚针和保持架组件是推力滚针轴承的主要元件。滚针由辐射状排列的袋囊保持和引导。保持架剖面具有特定形状，是用淬硬钢带成型。小尺寸保持架采用工业塑料制造。
高精度滚针直径分组公差为0.002mm,确保载荷分布均匀。推力滚针和保持架组件采用轴引导。这样，即使在高速下引导表面也可得到相对较低的圆周速度。
若相邻件表面设计为滚道面以省掉垫圈则可获得特别节省空间的支承。如这种方案不能实施，在有足够支承的条件下，采用薄壁钢制AS系列垫圈也能使设计紧凑。

推力圆柱滚子轴承811、812、893、874、894

此轴承是由一个推力圆柱滚子和保持架组件、一个轴承座定位圈GS和一个轴定位WS组成。893、874和894系列推力圆柱滚子轴承可用于更高的载荷。推力圆柱滚子轴承的保持架可由优质钢板冲压而成，也可由工业塑料、轻金属和黄铜等制作，用户根据使用环境提出要求。

推力球轴承

保持器的材料分为不锈钢和铜，平面推力球属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。推力球轴承的极限 ... 单向推力球轴承可承受单向轴向负荷，双向推力球轴承可承受双向轴向负荷，带球面座圈的推力球轴承具有调心性能，可消除安装误差的影响。
